QRコードの仕様ガイド

QRコード（モデル１）の仕様

シンボルサイズ

項目	サイズ
最小シンボル	２１×２１セル（バージョン１）
最大シンボル	１７７×１７７セル（バージョン４０）

最大データ容量

データ種別	最大文字数
数字	１，１６７文字
英数字	７０７文字
8bitバイト	４６８文字
漢字	２９９文字

誤り訂正レベル

レベル	シンボルに対する面積	用途
L	７％	一般的な用途
M	１５％	標準的な環境
Q	２５％	工場など汚れやすい環境
H	３０％	特に厳しい環境

QRコードの特徴

対応文字種

• 数字: 0〜9
• 英数字: 0〜9、A〜Z、スペース、記号（$%*+-./:）
• 8bitバイト: 英小文字等を含むすべての文字
• 漢字: Shift-JIS文字セット（日本語対応）

技術仕様

• 誤り訂正率: 任意で設定可能（L/M/Q/Hレベル）
• クワイエットゾーン: 4セル以上必要（上下左右の余白）
• バージョン: 1〜40（シンボルサイズにより決定）

実装時の注意点

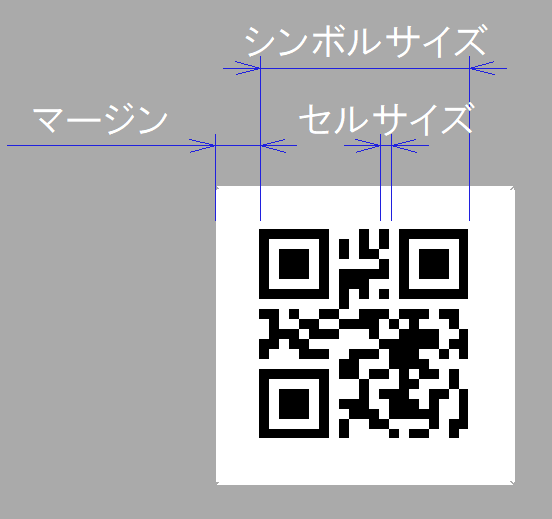

セルサイズの計算

生成するQRコードの高さ（シンボルサイズ）と文字数に対応するバージョンを選択すると、セルサイズが計算されます。

重要: セルサイズは読み取りリーダーの分解能に適合したサイズにする必要があります。適切でないサイズの場合、読み取りエラーが発生する可能性があります。

文字モードの選択

文字モードは生成ソフトウェアにより自動選択されますが、実際の文字数は上表より多くなる場合があります。

iCADbarcode.exeの場合:

• Shift_JISのみの場合 → 漢字モード
• その他のデータが含まれる場合 → 8bitバイトモード

混在データの場合、バイトモードが選択されるため効率は劣りますが、幅広い文字に対応できます。

最適化のポイント

1. データ量の最小化: 必要最小限の情報に絞る
2. 適切な誤り訂正レベル: 使用環境に応じて選択
3. 文字種の統一: 可能な限り数字または英数字モードを使用
4. クワイエットゾーンの確保: 読み取り精度向上のため十分な余白を設ける

QRコードは製造業での部品管理、在庫管理、品質管理など様々な用途で活用できる優れたバーコード技術です。

---

登録商標について

• QRコード®は株式会社デンソーウェーブの登録商標です。
• iCAD®は富士通株式会社の登録商標です。
• Shift_JIS®は日本工業規格に基づく文字エンコーディング規格です。

その他、記載されている会社名、製品名は各社の登録商標または商標です。
