iCADでおすすめのPDF仮想プリンター「BULLZIP」の設定方法

はじめに

iCAD SXで2D図面を作成した後、PDFで出力する方法にお困りの方はいませんか？図面名のPDFを出力できない！や、一括で印刷できない場合は非常に非効率です。

今回は、BULLZIP PDFプリンターを使用してiCAD SXの2D図面出力する方法について詳しく解説します。

この記事で学べること

  • iCAD SXでPDF出力するためのBULLZIPの設定方法
  • トラブルシューティングとベストプラクティス

BULLZIP PDFプリンターとは

BULLZIP PDFプリンターは、Windows用の無料PDFプリンターソフトウェアです。通常のプリンターとして認識されるため、iCAD SXを含む多くのアプリケーションからPDF出力が可能になります。

主な特徴

  • 無料で使用可能
  • 高品質なPDF出力
  • 一括処理対応
  • カスタマイズ可能な設定

1. BULLZIPのダウンロードとインストール

ダウンロード手順

  1. 公式サイトにアクセス

  2. インストーラーをダウンロード

    • 「Download PDF Printer」をクリック
    • セットアップファイル（.exe）をダウンロード

  3. インストール実行

    • ダウンロードしたファイルを実行
    • インストールウィザードに従って進める
    • 管理者権限での実行を推奨

インストール後の確認

インストール完了後、以下の場所でBULLZIPプリンターが確認できます：

  • Windows設定 → デバイス → プリンターとスキャナー
  • コントロールパネル → デバイスとプリンター

2. BULLZIPの基本設定

設定ファイルの場所

BULLZIPの設定は以下の方法でアクセスできます：

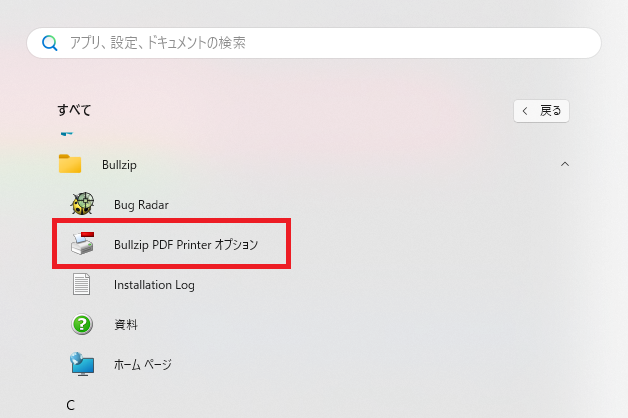

  1. スタートメニューから「BULLZIP」を検索
  2. **「BULLZIP PDF Printer オプション」**をクリック
    printeオプション

推奨設定

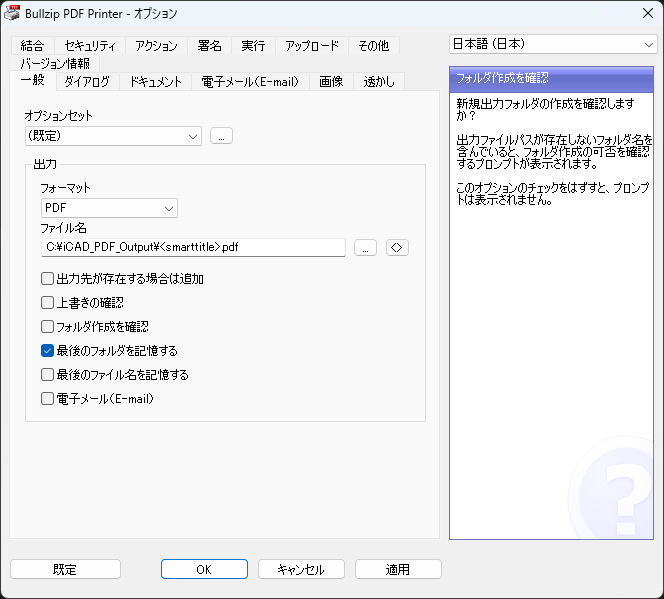

一般設定

ファイル名: "C:\iCAD_PDF_Output\<smarttitle>.pdf"
最後のフォルダを記憶する: ✓

一般設定

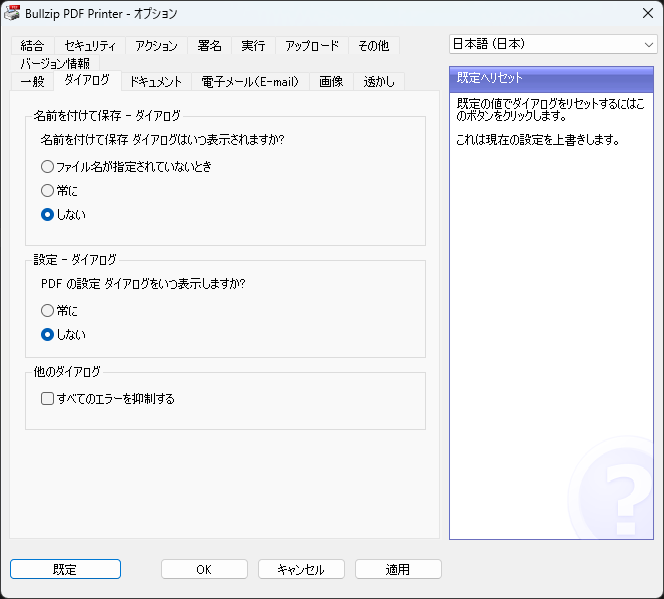

ダイアログ設定

名前を付けて保存 - ダイアログ
   しない: ✓
設定 - ダイアログ
   しない: ✓

ダイアログ設定

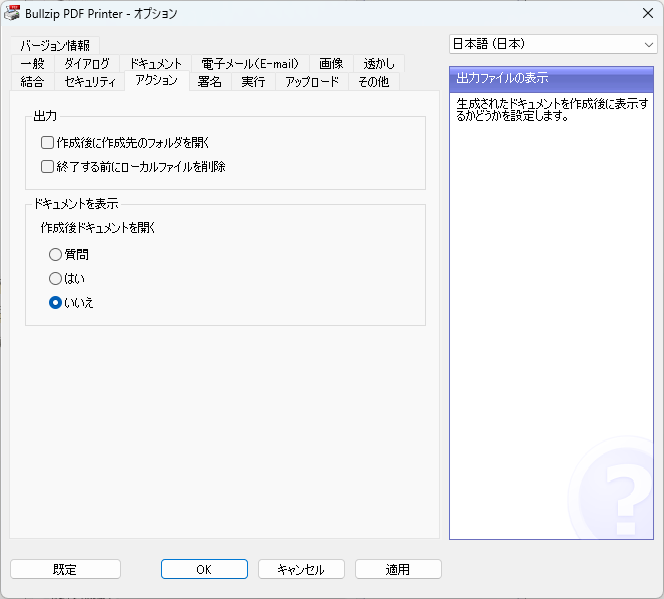

アクション設定

ドキュメントを表示
   作成後ドキュメントを開く: いいえ

アクション設定

3. iCAD SXでのプリンター設定

プリンター登録手順

  1. スタートメニューから「iCAD SX 環境設定ツール」を検索

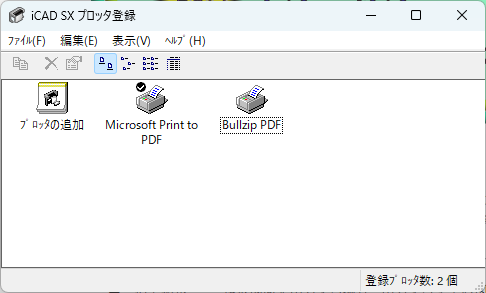

  2. プロッタ登録を選択
  3. プロッタの追加をクリック
    プロッタ登録
  4. プロッタ名を任意の名前にする
  5. 使用するドライバはプリンタドライバを選択

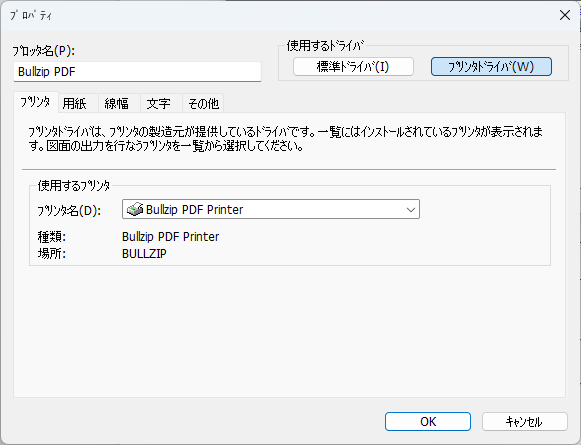

  6. 「プリンタ」タブBULLZIP PDF Printerを選択
    プロッタ登録-プリンタ

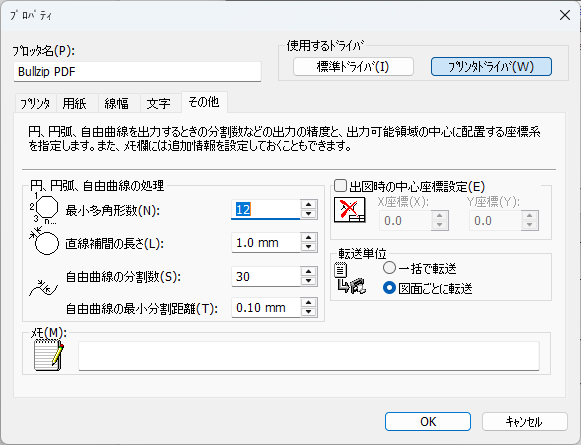

  7. 「その他」タブ PDFファイル名を図面名にする場合は図面ごとに転送を選択 ユニークなファイル名にしたい場合は一括で転送を選択 プロッタ登録-その他
  8. OK

4. 図面の一括出力方法

保存済み出力の設定

  1. ファイル → 保存済み出力を選択
  2. 新規作成をクリック
  3. 出力設定を保存

一括出力の手順

  1. 複数図面を選択

    • Shiftキーを押しながら図面を選択
    • または全選択（Ctrl + A）

  2. 印刷実行

    • 印刷ボタンをクリック
    • 設定したフォルダに一括保存

効率化のコツ

  • 図面名の統一: ファイル名が自動的にPDF名になります
  • フォルダ構造: プロジェクト別にフォルダを分ける
  • バッチ処理: 夜間や休憩時間に一括処理を実行

5. 高度な設定とカスタマイズ

複数プリンターの設定

異なる用途に応じて複数のBULLZIPプリンターを設定できます：

# 高品質プリンター
名前: "BULLZIP-High"
解像度: 1200 DPI
圧縮: なし

# 標準プリンター
名前: "BULLZIP-Standard"
解像度: 600 DPI
圧縮: 標準

# 軽量プリンター
名前: "BULLZIP-Light"
解像度: 300 DPI
圧縮: 高圧縮

6. トラブルシューティング

よくある問題と解決方法

問題1: プリンターが表示されない

原因: インストールが不完全 解決方法:

  • 管理者権限で再インストール
  • Windowsプリンターサービスを再起動

問題2: PDFファイルが作成されない

原因: 出力フォルダの権限不足 解決方法:

  • 出力フォルダの書き込み権限を確認
  • フォルダパスに日本語が含まれていないか確認

問題3: PDFファイルが作成されない（Ghostscriptエラーが出る）

原因: Ghostscriptが古いバージョン。インストールされていない 解決方法:

7. ベストプラクティス

ファイル管理

  • 命名規則の統一: プロジェクト名_図面番号_日付
  • フォルダ構造: 年/月/プロジェクト別に整理
  • バックアップ: 重要な図面は複数場所に保存

8. 関連ツールと連携

他のPDFツールとの比較

ツール名価格品質機能iCAD対応
BULLZIP無料高基本機能✓
Adobe Acrobat有料最高豊富✓
PDF24無料中基本機能✓

推奨連携ツール

  • Adobe Acrobat Reader: PDFの閲覧・編集
  • 7-Zip: 大量PDFの圧縮
  • Windows Explorer: ファイル管理の効率化

まとめ

BULLZIP PDFプリンターを使用することで、iCAD SXでの図面出力作業が大幅に効率化されます。特に一括出力機能により、大量の図面でも短時間でPDF化が可能になります。

主なメリット

  • 作業時間の短縮: 100枚の図面でも10秒程度で処理
  • 品質の向上: 高解像度での出力が可能
  • コスト削減: 無料で高機能なPDFプリンター
  • カスタマイズ性: 用途に応じた柔軟な設定

次のステップ

  1. BULLZIPのインストールと基本設定
  2. iCAD SXでのプリンター登録
  3. 一括出力のテスト実行
  4. 必要に応じたカスタマイズ設定

この設定により、図面出力作業が大幅に効率化され、より多くの時間を設計作業に費やすことができるようになります。

参考リンク

登録商標について

本記事で言及している製品名・サービス名は、各社の登録商標または商標です。

  • iCAD SX: 株式会社iCADの登録商標
  • BULLZIP: BULLZIPの登録商標
  • Adobe Acrobat: Adobe Inc.の登録商標
  • Windows: Microsoft Corporationの登録商標
  • PDF: Adobe Inc.の登録商標

これらの商標は、各社の商標権に基づいて使用されています。

この記事がiCADでの図面出力作業の効率化に役立てば幸いです。ご質問やご意見がございましたら、お気軽にお問い合わせください。
