デバイスエクスプローラ インストールと設定

デバイスエクスプローラとは

株式会社たけびしさんの、OPC対応産業用通信ソフトウェアです。
400種類以上の制御機器にアクセス可能とのことです。
今回はiCADとTwinCATをOPC接続するために使用します。
iCADはOPC-DA、TwinCATはOPC-UAなので、その仲介役となります。

ダウンロード

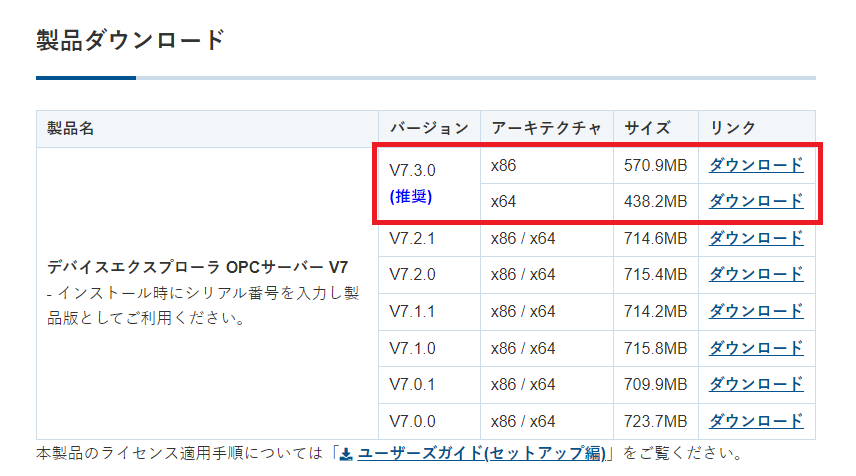

まずはこちらのサイトからダウンロードします。
V7.3.0でOKです。

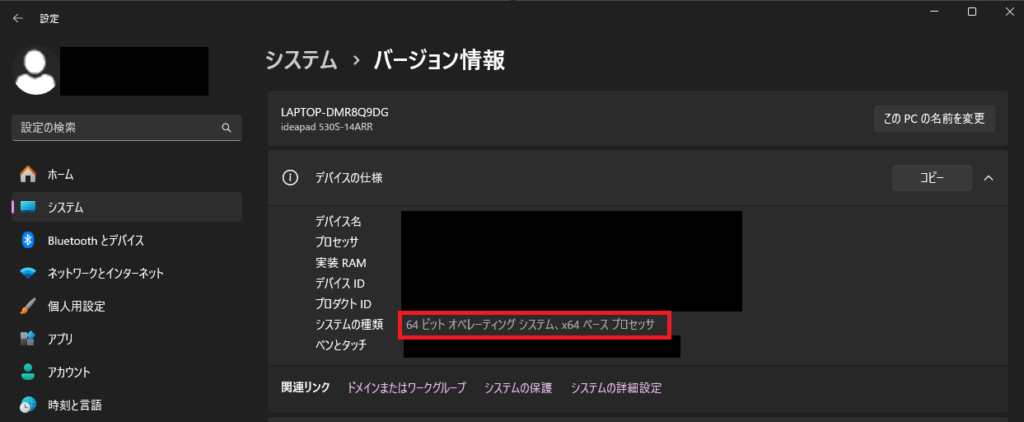

アーキテクチャは、「設定 → システム → バージョン情報」で確認できます。

インストール

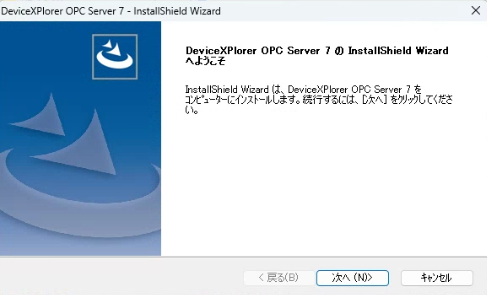

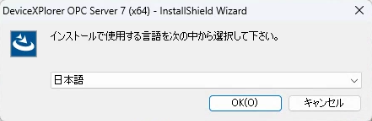

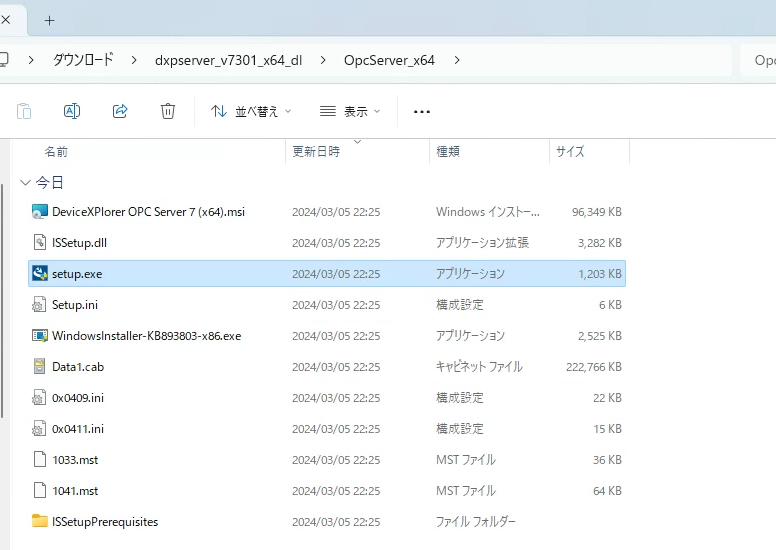

setup.exeを実行します。

「次へ」

「はい」

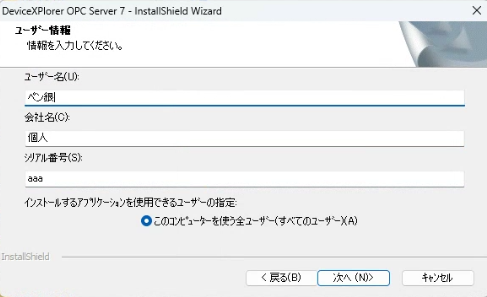

ユーザー名、会社名を入力します。
体験版で使用するのでシリアル番号はaaaなど適当な文字が入力されていればOKです。
正式版で使用する場合は、購入後にシリアル番号を入力してください。

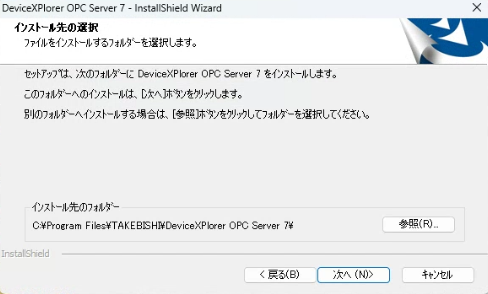

「次へ」

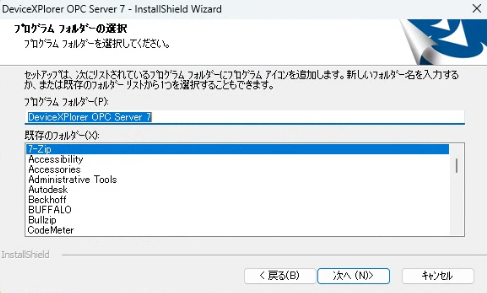

「次へ」

「次へ」

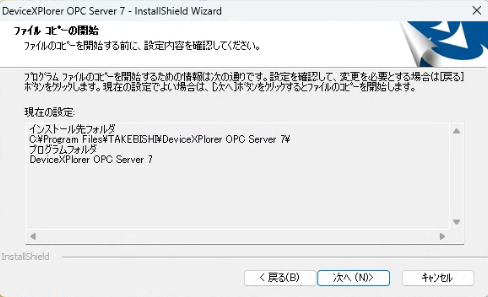

「次へ」

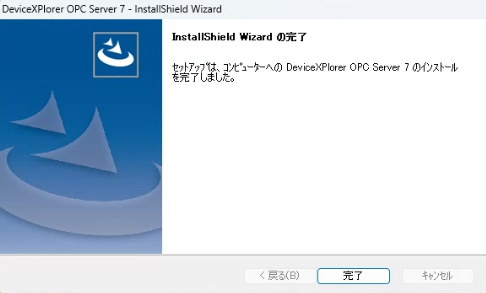

「完了」

設定

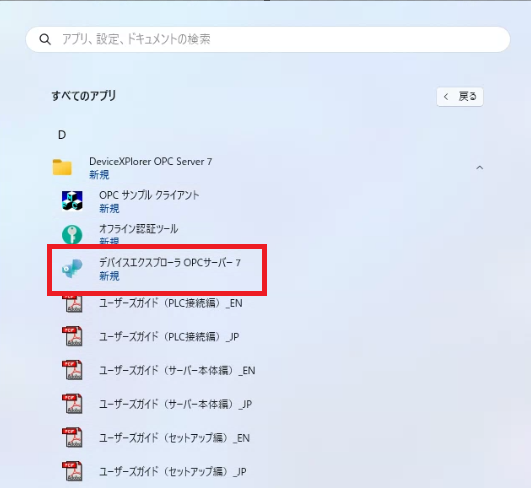

起動します。

起動方法

体験版として起動でOKです。

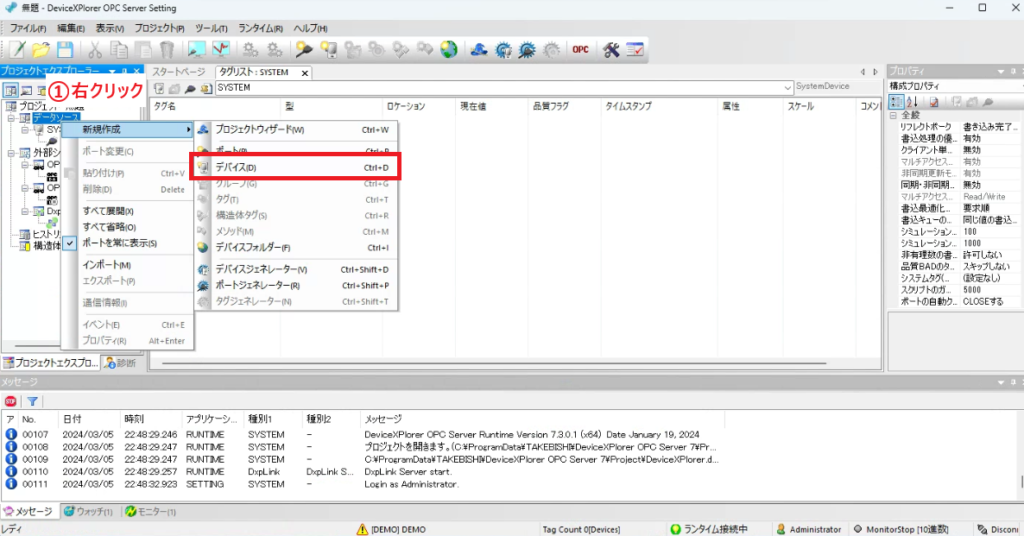

デバイスの追加

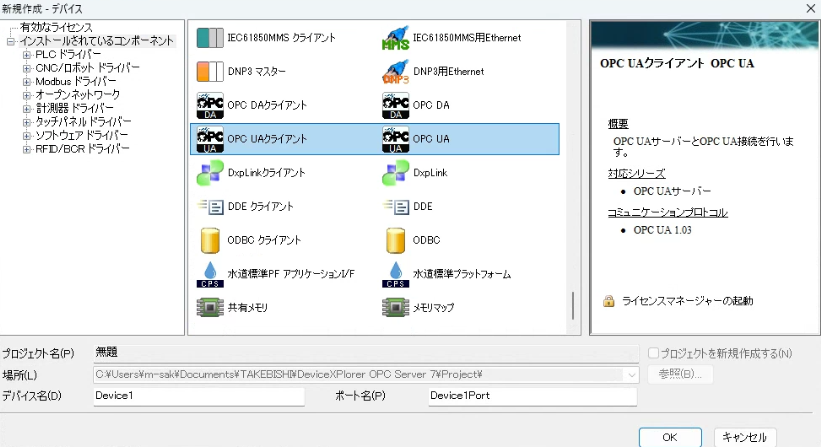

OPC UAクライアント

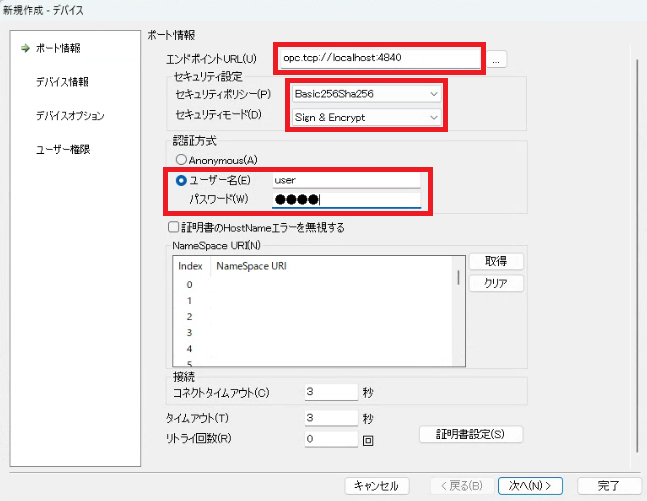

ポート情報

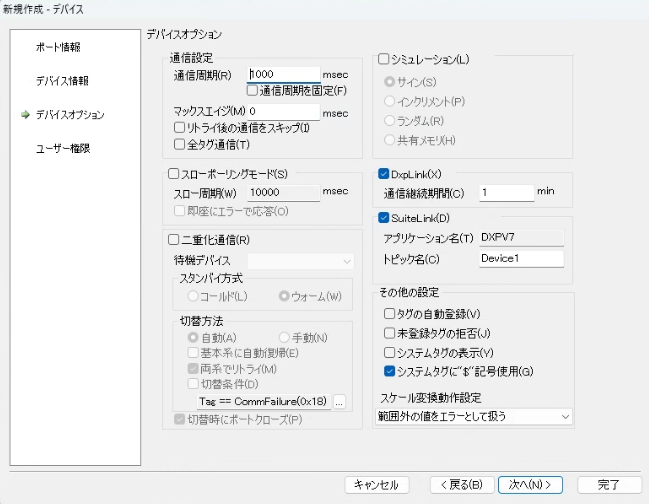

複数部を設定します。
※ユーザー名とパスワードはOPCサーバーで設定したものを入力します。
https://blog.ms-growth.com/blog/2024-03-01-twincat3-opcuaサーバーの中ほどで入力したものです。

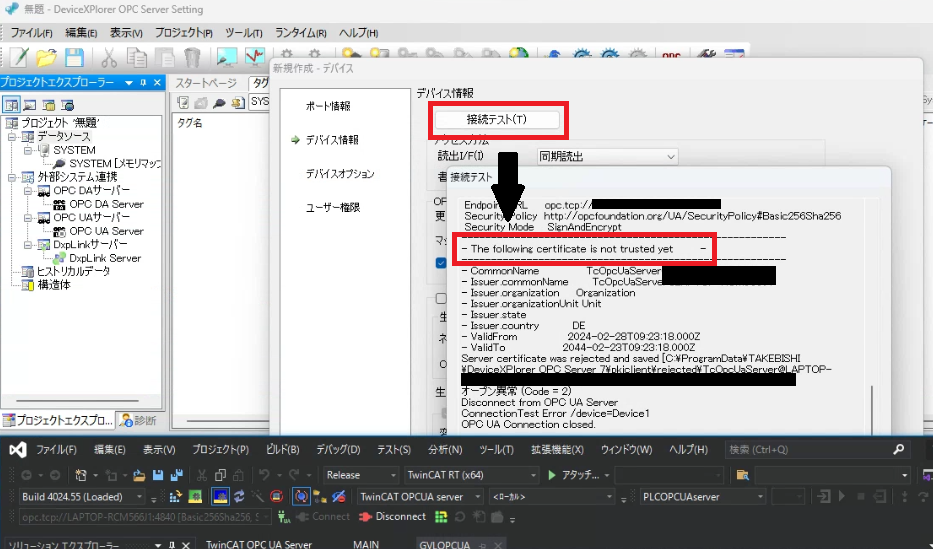

デバイス追加時、接続テストを押すと、「The following certificate is not trust yet」とエラーが出ます。
証明書が無登録という意味なので正常です。ご心配なく！
無視して「次へ」

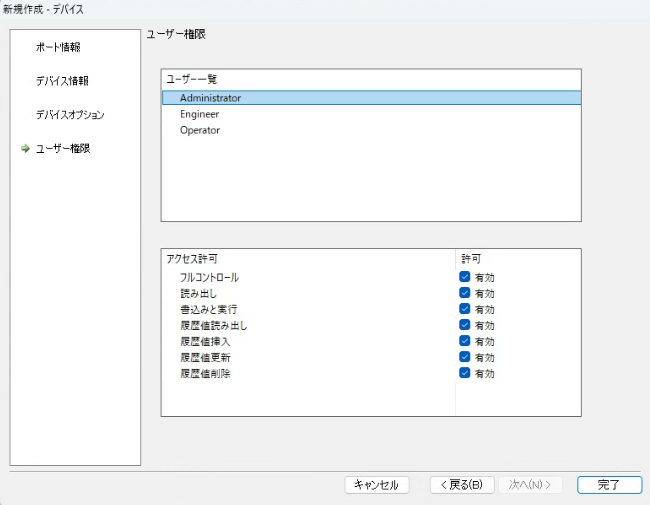

「次へ」

「完了」

証明書登録

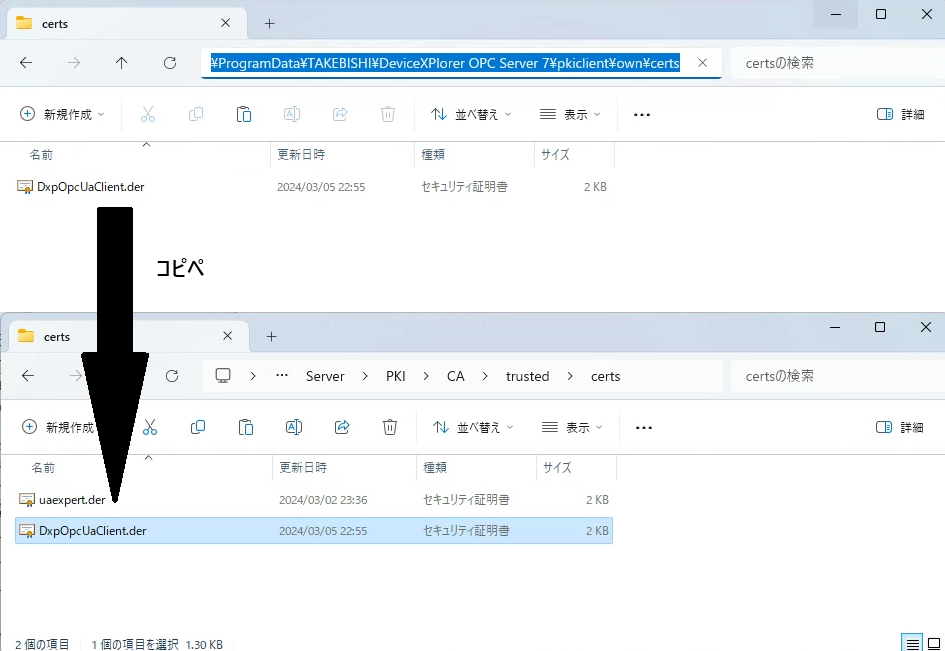

デバイスエクスプローラの証明書をTwinCATの信頼リストへコピーします。
デバイスエクスプローラ証明書保存先：
C:\ProgramData\TAKEBISHI\DeviceXPlorer OPC Server 7\pkiclient\own\certs

TwinCATの信頼リスト：
C:\TwinCAT\Functions\TF6100-OPC-UA\Win32\Server\PKI\CA\trusted\certs

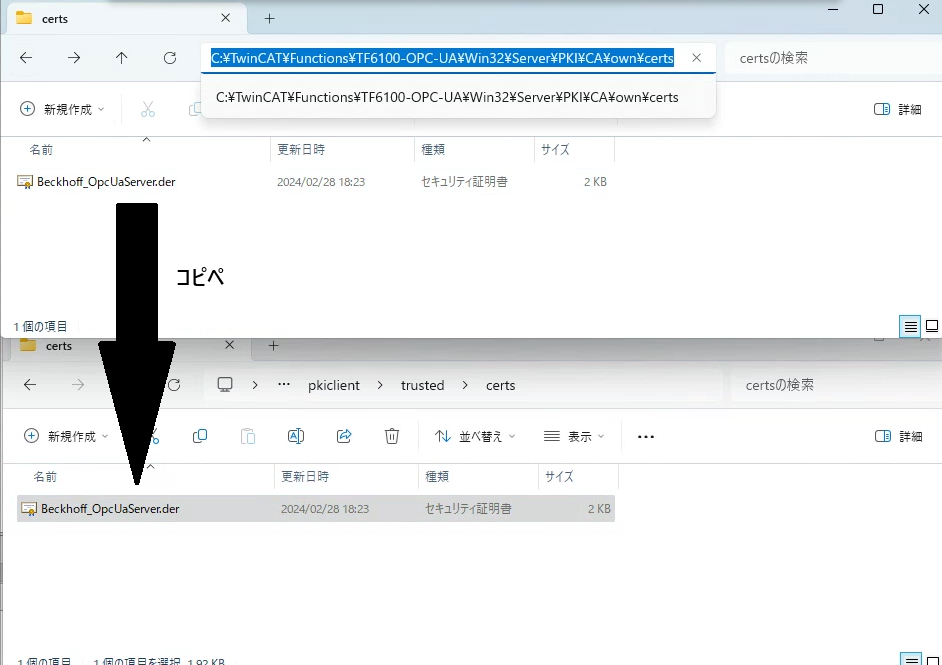

そしてTwinCATの証明書をデバイスエクスプローラの信頼リストへコピーします。

TwinCAT証明書保存先：
C:\TwinCAT\Functions\TF6100-OPC-UA\Win32\Server\PKI\CA\own\certs

デバイスエクスプローラの信頼リスト：
C:\ProgramData\TAKEBISHI\DeviceXPlorer OPC Server7\pkiclient\trusted\certs

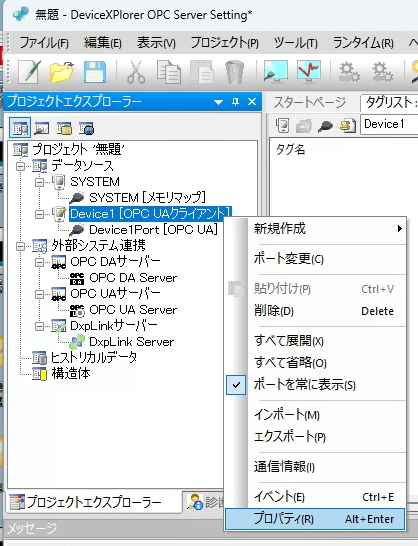

接続テスト

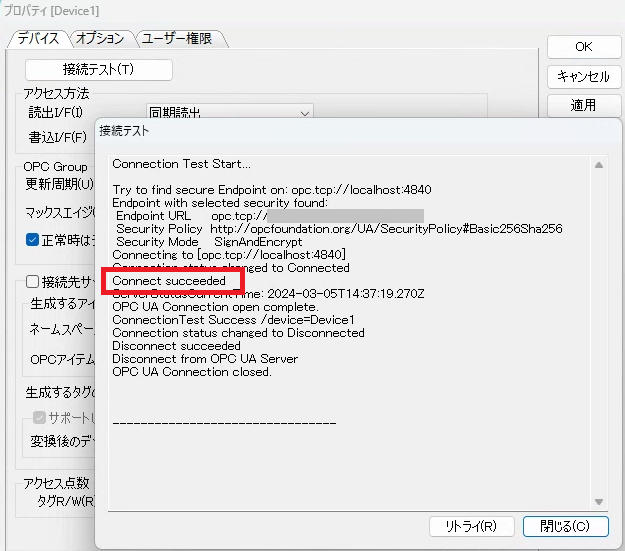

「Connect succeeded」と出ればOKです！

タグ同期部で右クリック → 新規作成 → タグ

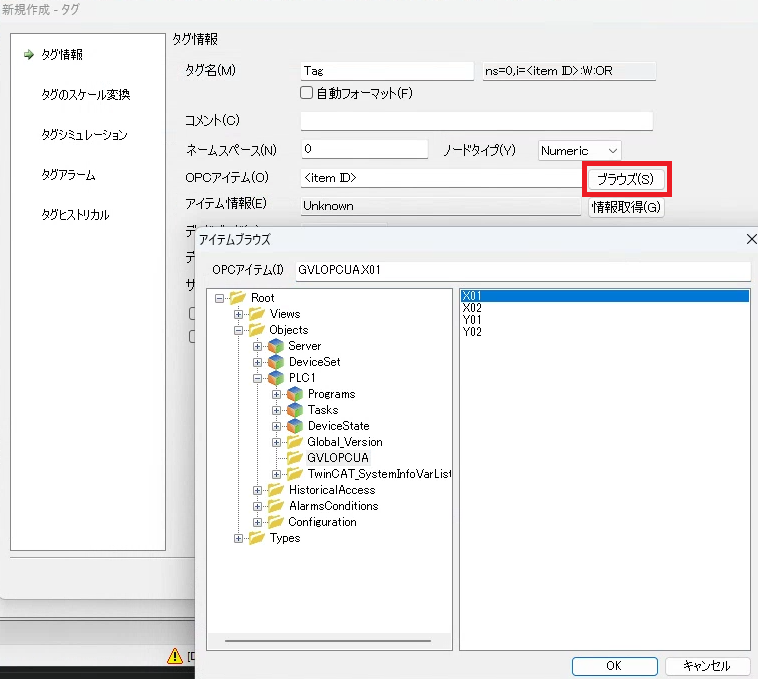

タグ作成

「はい」

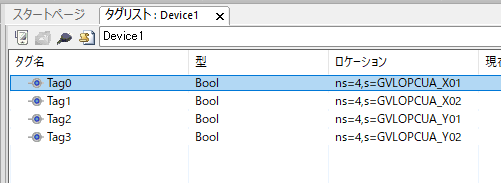

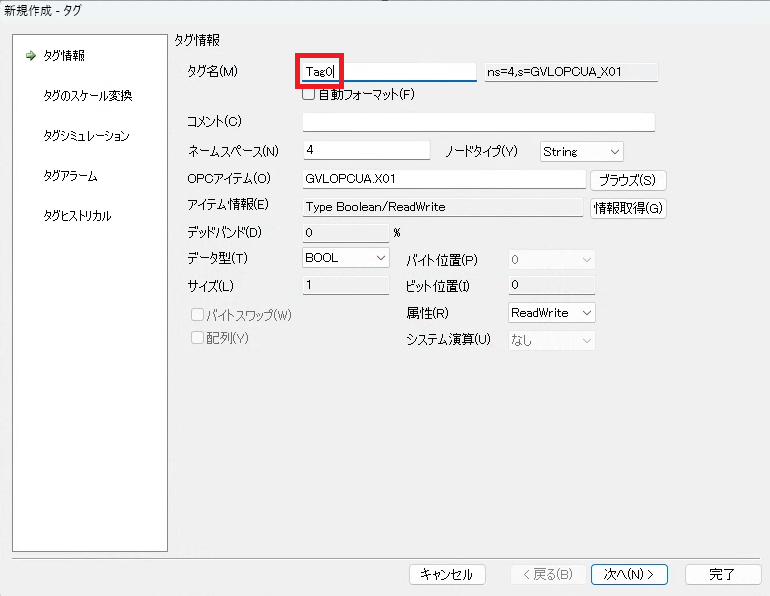

タグ追加

同じ要領でY02まで設定します。

以上です。

---
