TwinCAT3 OPCUAサーバー

ライセンス追加

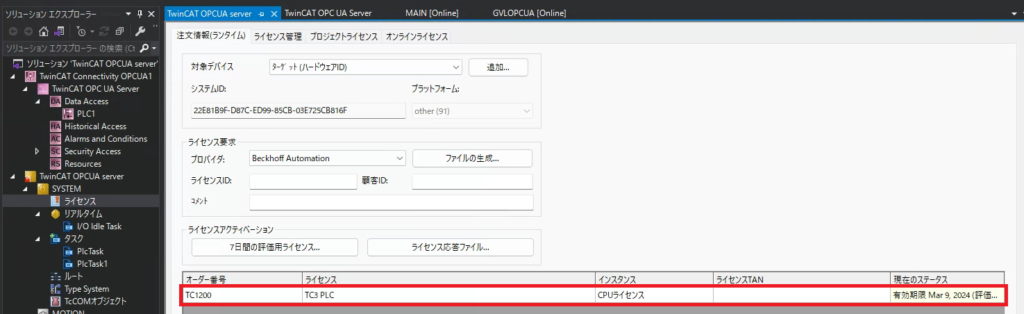

ライセンス情報を見るとTC1200になっています。
ここにTF6100を追加して認証しましょう。

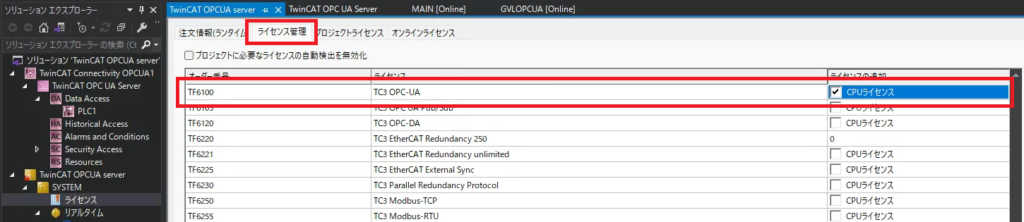

ライセンス認証タブでTF6100-CPUライセンスをチェックします。

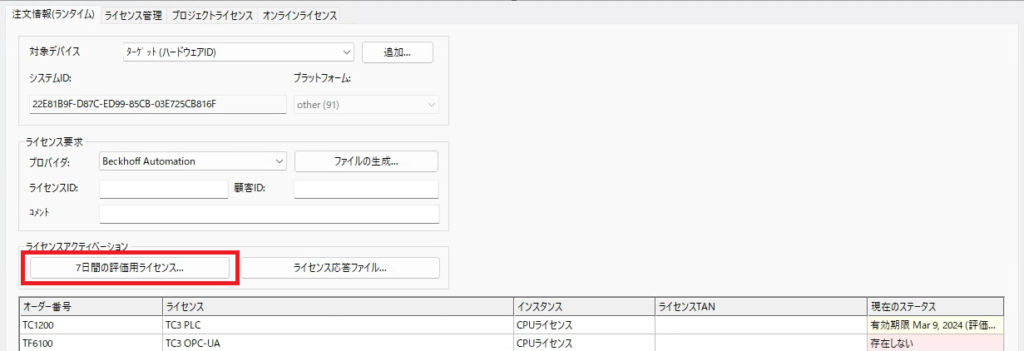

7日間試用ライセンスをクリックしライセンスをアクティベートしましょう。

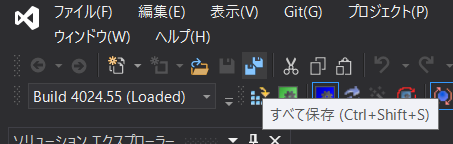

保存

※ライセンスの追加を忘れると、Client側に BadLicenseExpired (0x810e0000) というエラーが出ます。

Connectivity Projectの作成

・ログアウト → configモード

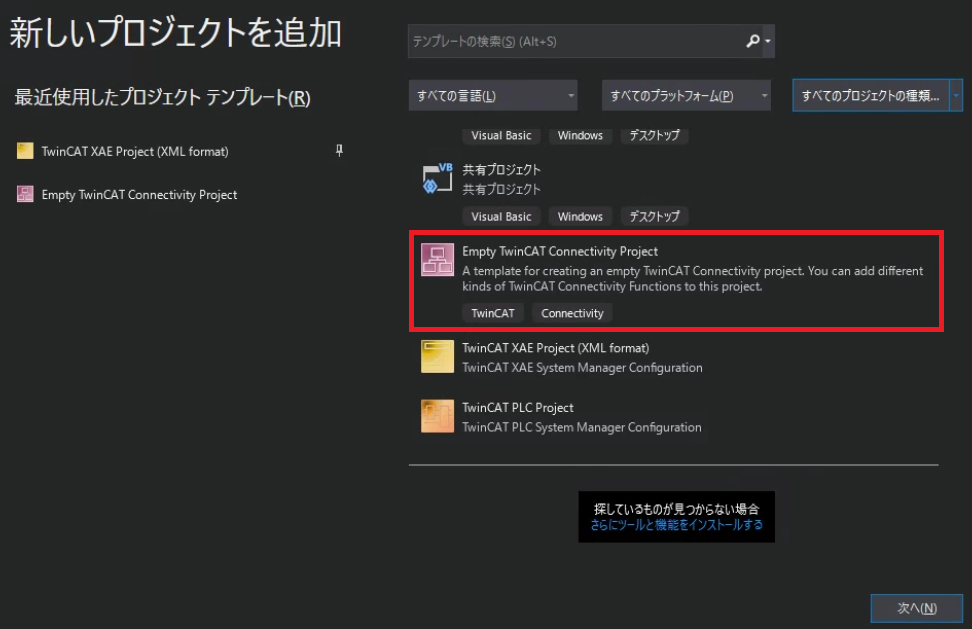

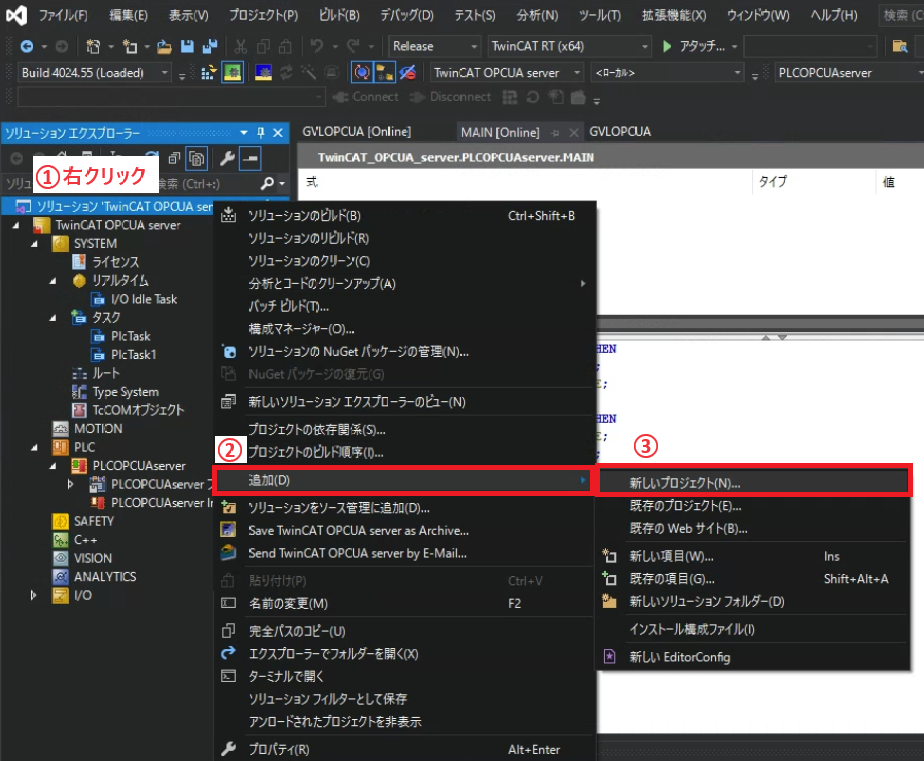

・新しいプロジェクトを追加

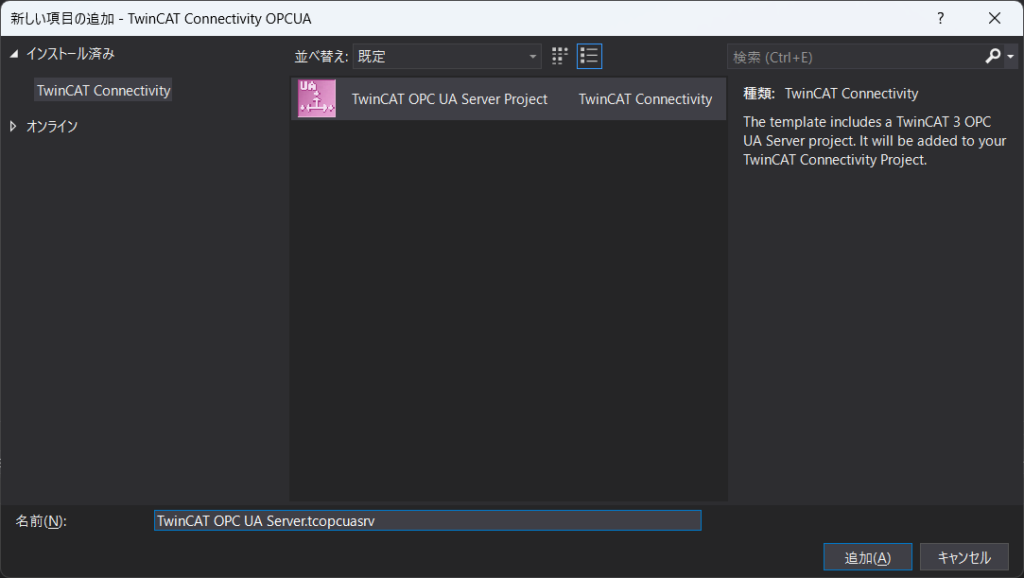

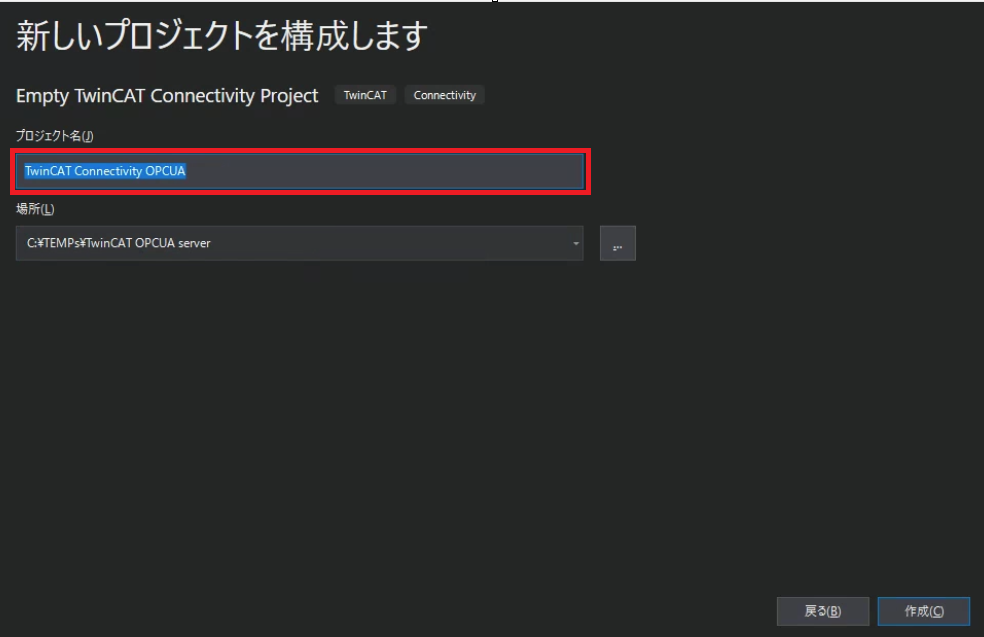

TwinCAT Connectivity OPCUA

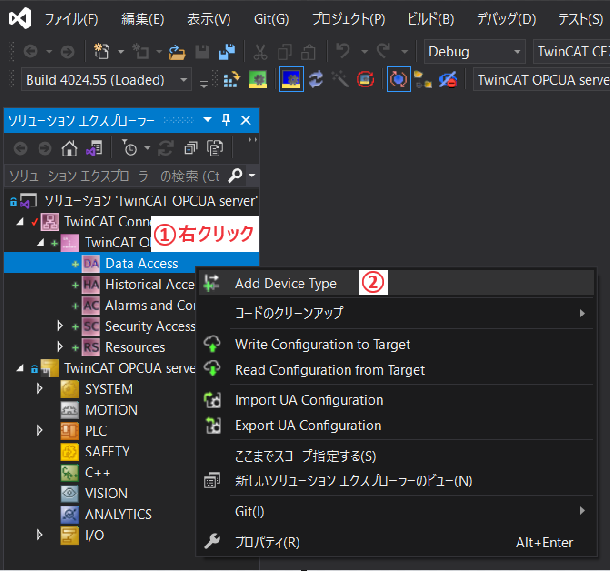

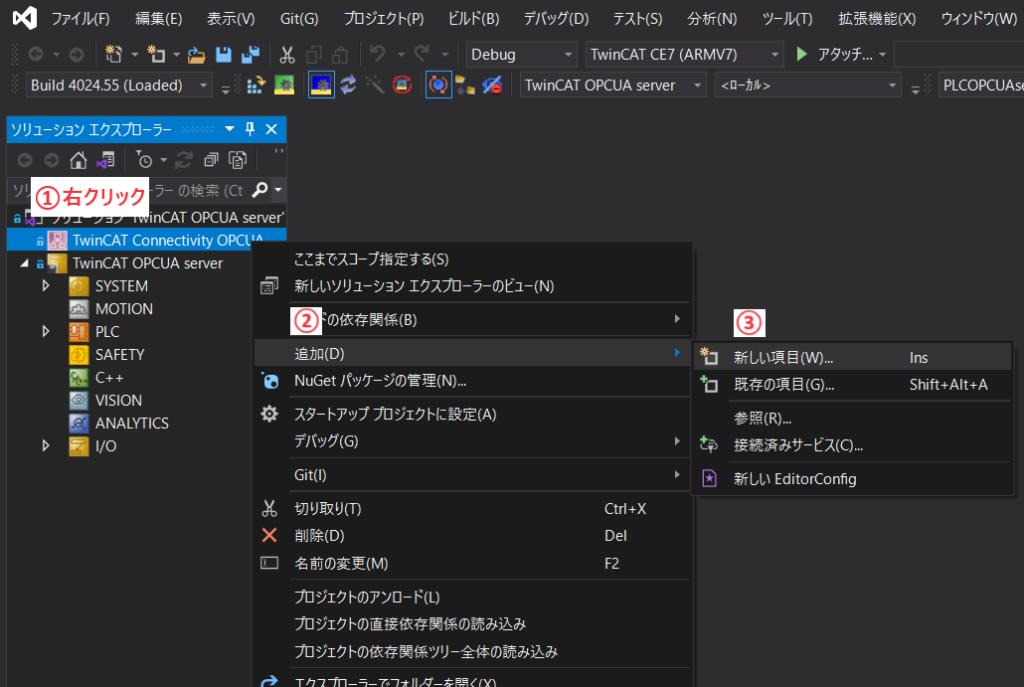

・ページの追加

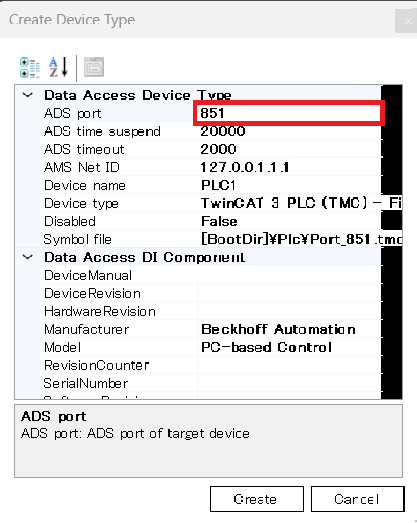

・ADSportに「851」と入力 → Create

OPCUAサーバーの設定

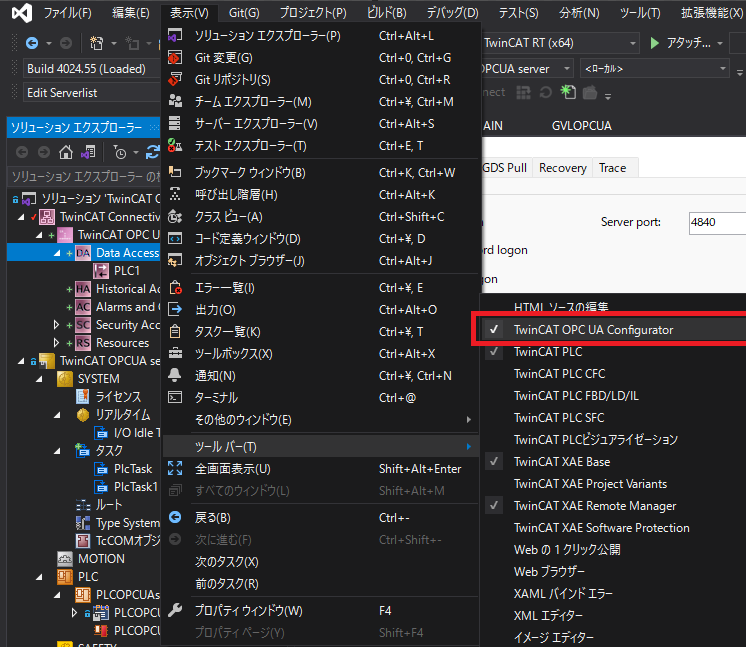

・チャンネルバー「OPCUA Configurator」を表示

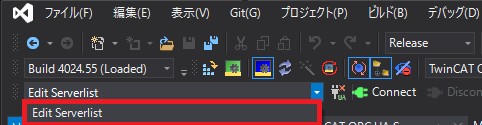

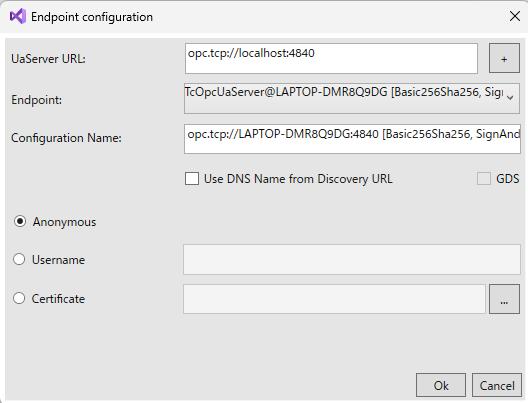

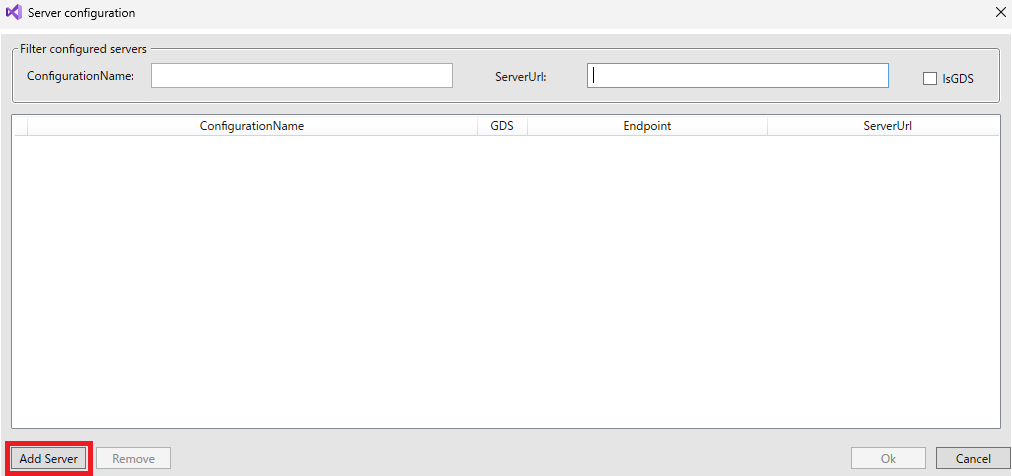

・サーバーリストの設定

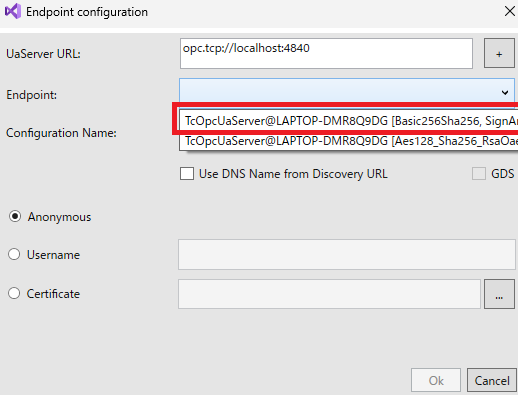

・Basic…/AES… しか選択肢がないので、Basic…を選択します。

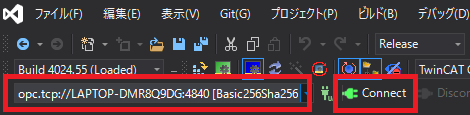

・作成したサーバーを選択し、Connect

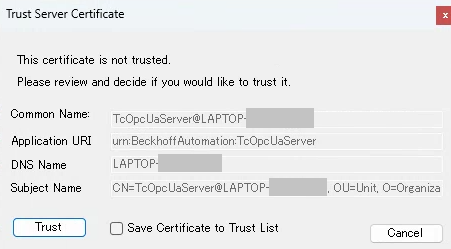

・1回目のみ→が出ます。今回は
Username: user
Password: user
に設定します。
※Client側で入力するので、覚えておいてください。

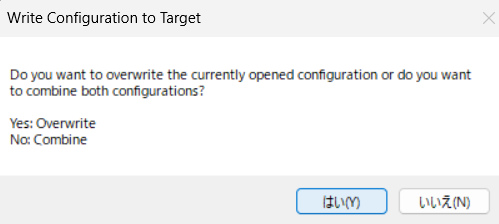

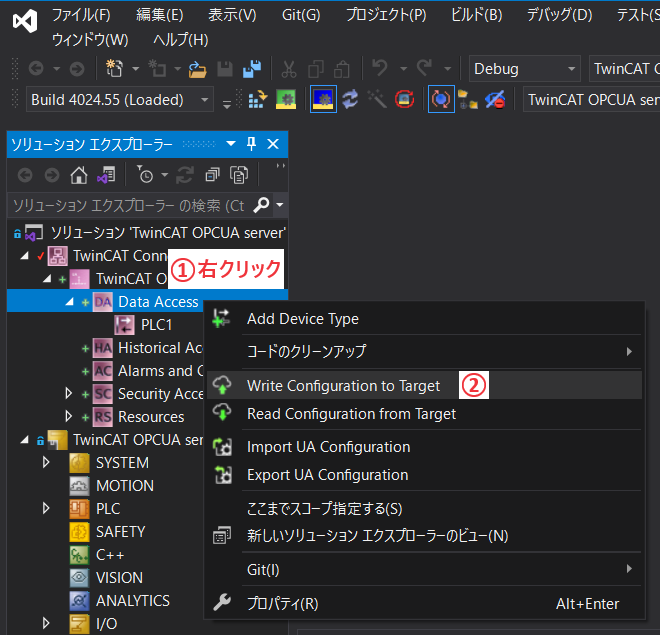

・構成の最終化

※ここで途中致命的なエラーが出てしまいました。詳細はこちらの記事にて

・ログイン

・運転

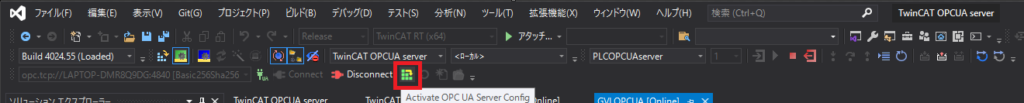

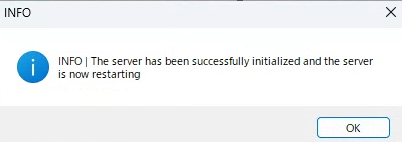

・Activate OPCUA Server

・OK

・はじめに

・Connectアゲイン

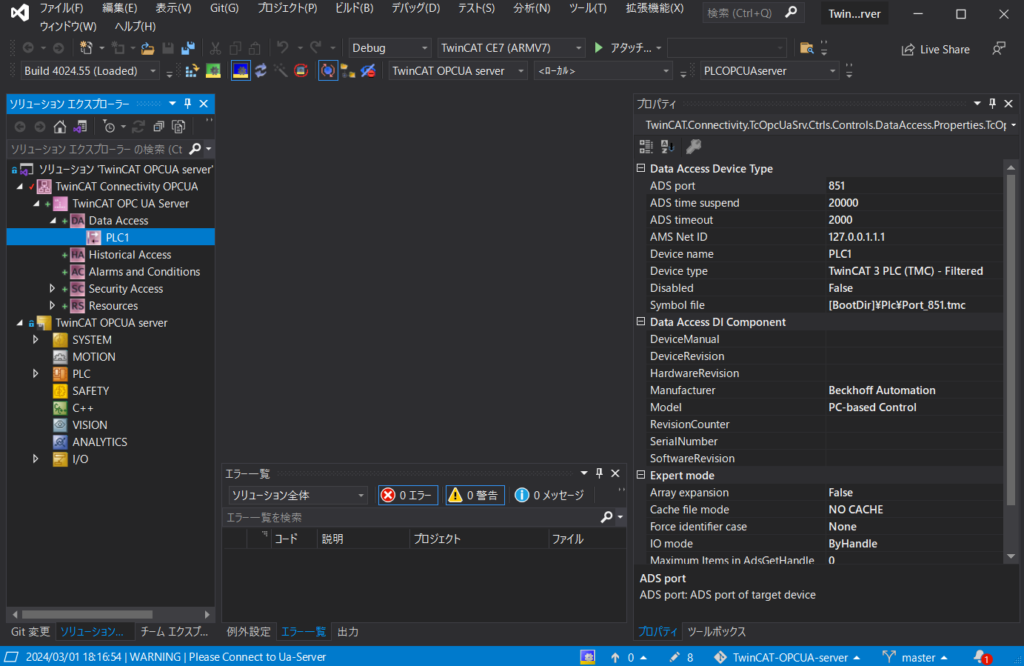

PLC1プロパティの設定

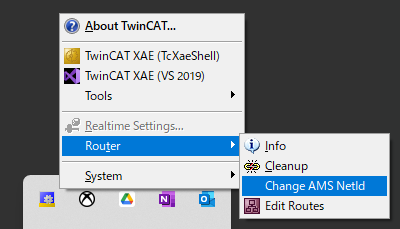

・画面右下の通知領域 → twincatアイコンを右クリック → Router → Change AMS NetID

・idをコピーします

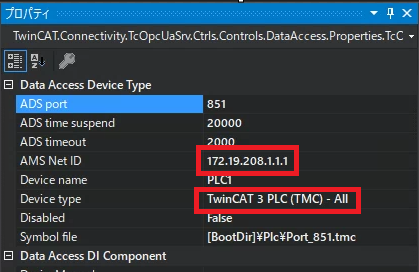

・コピーしたidをPLC1のプロパティ「AMS Net ID」へ貼付け
・「Device type」を TwinCAT 3 PLC(TMC) - ALL へ変更

・再度アクティベート

以上になります。
